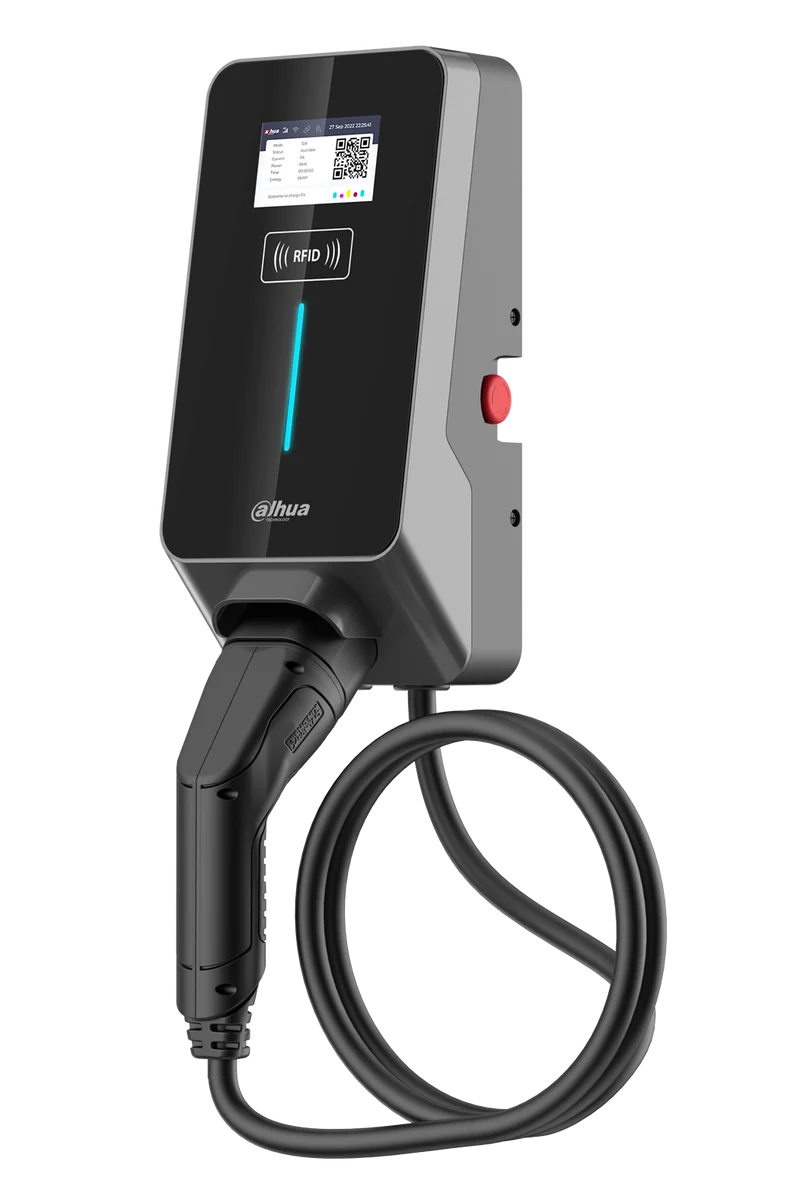

DAHUA ITSDY-5101-07 Chargeur de véhicule électrique

Fonction Plug & Play

Alimentation

230 VCA, 50/60 Hz, triphasé

Puissance nominale

7kW

courant de charge

32 A max

Méthode de câblage du câble d'entrée

L/N/PE

Prise de courant ou type de connecteur

Câble 3.5 m (11.48 pi), type 2

Protocole de charge

Mode 3 (protocole de communication conforme CEI 61851-1)

Port

Port de chargement

Type 2 (câble, CEI 62196 Type2 UE)

Port Ethernet

1 × RJ-45 (port réseau Ethernet 100 Mbps -IEEE1588)

Fonction

Afficher l'écran

Écran LCD de 3.5 pouces (Wide Video Graphics Array), il affiche le courant de charge, la tension de charge, la puissance de charge, le temps de charge, l'état, les informations de panne et plus encore.

Indicateur LED avant

Indique l'état de la charge en utilisant différentes couleurs
Bleu : mode veille ;
Jaune : Prêt à être utilisé ;
Vert : chargement ;
Rouge : Un problème avec la charge

Protocole de communication

OCPP 1.6J, ModBus TCP

Mode de charge

Mode de vente gratuite (plug&play), mode de contrôle RFID (lecteur RFID intégré, ISO 14443-A, 13.553 MHz-13.567 MHz) et contrôle des applications par Wi-Fi (2412 MHz-2484 MHz)

Méthode de mise à niveau

Mise à niveau USB et mise à niveau à distance (OCPP 1.6J)

Protection de la sécurité

Protection contre les surtensions, protection contre les surchauffes, protection contre les surtensions, protection contre les sous-tensions, protection contre les surintensités, protection de mise à la terre, protection contre les fuites électriques

Protection contre les fuites à la terre

Fonction RCD DC 6 mA intégrée

Diagnostics à distance

Diagnostics à distance via OCPP 1.6J

Gérance énergétique

Le compteur MID interne surveille la puissance et l'énergie

Gestion dynamique de la charge

Gestion dynamique de la charge via Ethernet, Wi-Fi et OCPP 1.6J

Valeur actuelle de charge

10 A–32 A (réglable)

Généralités

Température de fonctionnement

–30 °C à +65 °C (–22 °F à +149 °F)

Température de stockage

–40 °C à +75 °C (–40 °F à +167 °F)

humidité d'exploitation

≤95 % (HR), sans condensation

Dimensions du produit

352 mm × 155 mm × 130 mm (13.86" × 6.10" × 5.12") (L × L × H)

Dimensions d'emballage

430 mm × 350 mm × 300 mm (16.93" × 13.78" × 11.81") (L × L × H)

Poids net

3.4 kg (lb 7.50)

Poids de l'emballage

4.8 kg (lb 10.58)

Environnement d'installation

Intérieure et extérieure

Installation

Montage mural et au sol

Wire

Section du fil : 3 × 6 mm2 (9 AWG)

Certifications

CE
EN IEC61851-1, EN IEC61851-21-2, EN300328, EISI EN300330,
EN301489-1/-17/-3/-52, EN62311, EN50364, ETSI EN 301511,
ETSI EN301908-1/-2/-13, IEC62955, 2011/65/EU, 2015/863/EU

Protection

IP65

Qualité anti-collision

IK10

Source

Plastique PC, ignifuge V0
