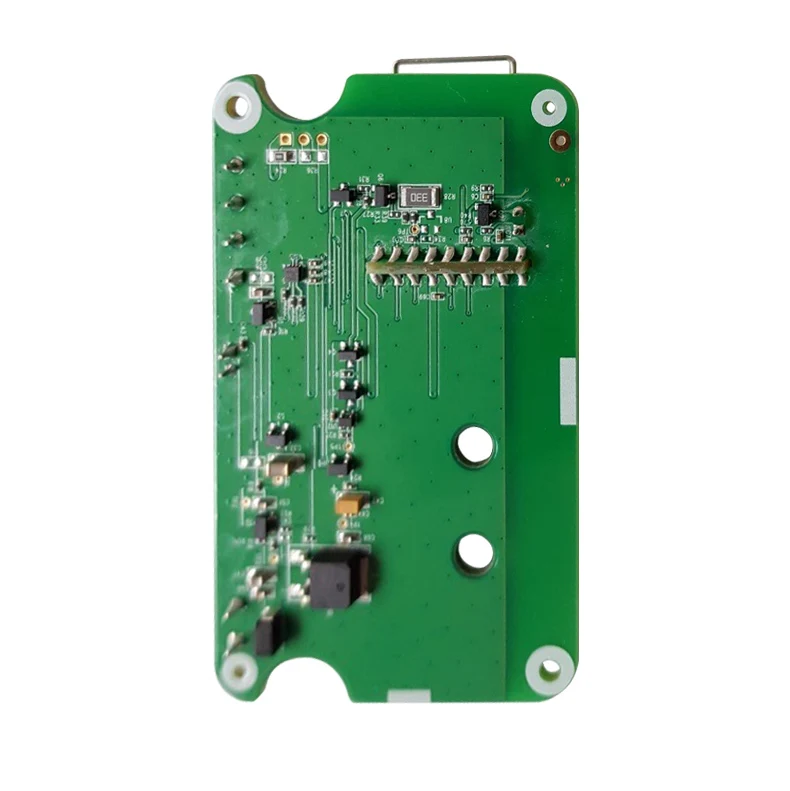

Module d'entrée / sortie numérique pour alarme VESTA

Un contact filaire déjà posé, un portail trop éloigné de la centrale, un câble impossible à tirer : cette carte fait entrer vos équipements filaires dans votre réseau sans fil Vesta.

1 + 1Entrée + sortie NO / NCBoucle d'entrée 2 A / 30 V CCCharge max. sortie 5–12 V CCAlimentation 868 MHzLiaison radio

Vous êtes passé à une installation sans fil, mais une partie de vos équipements est restée filaire : un contact sur la porte du garage, un capteur dans une dépendance, l'entrée de commande d'un automatisme au fond du terrain. Les relier à la centrale voudrait dire ouvrir des saignées, traverser des murs ou creuser une tranchée. Cette carte règle le problème sur place : elle se branche sur l'équipement et transmet par radio.

Une entrée qui déclenche, une sortie qui répond L'appareil raccordé à l'entrée devient un déclencheur d'événement pour votre système : dès que son contact change d'état, l'information remonte par radio. L'appareil raccordé à la sortie devient un répondeur d'événement : il s'active à distance quand le système le commande. Les deux fonctions tiennent sur une seule carte, au même endroit.

Ce que ça change au quotidien

• Vos contacts filaires gardent du serviceUn contact sec existant, câblé en boucle normalement ouverte ou normalement fermée, se raccorde à l'entrée sans être remplacé.
• L'information arrive toute seuleChaque changement d'état sur l'entrée devient un événement dans votre système, sans fil jusqu'à la centrale.
• Un équipement distant se commande d'iciLa sortie active un appareil basse tension éloigné ou difficile d'accès, sur ordre de votre système.
• Plus de saignée ni de tranchéeLa liaison radio 868 MHz remplace le câble entre l'équipement et la centrale.
• Les endroits isolés enfin couvertsDépendance, local technique, fond de jardin : la carte récupère les données là où tirer un câble serait trop coûteux.
• Deux fonctions, un seul moduleRemonter un état et commander un appareil au même point, sans multiplier les boîtiers.
• Vous voyez qu'elle fonctionneUn voyant LED indique l'état de la carte d'un coup d'œil.
• Elle se loge où vous voulezLivrée en carte seule, elle s'intègre dans le coffret de l'équipement ou dans le boîtier de votre choix.

C'est le bon choix si

Vous avez une centrale Vesta compatible avec ce module, un équipement filaire à contact sec à faire remonter ou un appareil basse tension à commander (jusqu'à 2 A sous 30 V CC), et une alimentation 5 à 12 V CC disponible sur place. Vous ou votre installateur êtes à l'aise avec le montage d'une carte électronique nue dans un coffret.

Regardez ailleurs si

Vous voulez commander un appareil branché sur le 230 V (vanne motorisée, arrosage, volet de piscine) : la sortie de cette carte est limitée à 125 V CA, prenez plutôt le contrôleur de relais VESTA-206N / PRL-3-F1, alimenté directement sur secteur. Vous cherchez un module prêt à poser, avec son boîtier : cette carte est livrée nue. Vous n'avez aucune source 5–12 V CC à proximité : il faudra prévoir une alimentation dédiée. Pour une pose en extérieur, un boîtier étanche est indispensable.

Caractéristiques techniques complètes

Identification
Référence / Modèle	VESTA-155 / DIO-52-F1
Type de produit	Carte module 1 entrée / 1 sortie numériques
Contenu	Carte seule, boîtier non inclus
Usage prévu	Intégration d'appareils filaires dans un réseau sans fil
Communication
Fréquence radio	868 MHz
Voyant	Indicateur d'état LED
Entrée
Nombre	1 entrée numérique
Type	Contact sec, boucle NO (normalement ouverte) ou NC (normalement fermée)
Fonction	Convertit l'appareil raccordé en déclencheur d'événement
Sortie
Nombre	1 sortie numérique
Charge maximale	2 A à 30 V CC ou 0,5 A à 125 V CA
Fonction	Convertit l'appareil raccordé en répondeur d'événement
Alimentation
Tension d'alimentation	5 V ~ 12 V CC
Environnement
Température de fonctionnement	-10 °C ~ +45 °C
Humidité relative	Jusqu'à 85 % (sans condensation)
Normes
Conformité	CE

Garantie 3 ans

2 ans de garantie constructeur + 1 an offert par nos soins.
