Relai de puissance sans fil pour alarme AJAX - WallSwitch

Vous partez en week-end et le convecteur du bureau tourne encore. Ce relais coupe le circuit à distance et vous dit exactement ce qu'il consommait.

2,3 kWPuissance max en UE 10 ACourant de charge max 1 000 mPortée radio Jeweller 255 sImpulsion max réglable 39 mmLargeur du boîtier

La plupart des installations savent alerter, très peu savent agir. Résultat : le chauffage électrique du local tourne tout le week-end, personne ne sait ce qu'il coûte réellement, et le jour où une fuite se déclare sous la machine à laver, il n'y a personne pour fermer la vanne. Piloter un circuit 230 V à distance et mesurer ce qu'il consomme, c'est ce qui transforme un système d'alarme en outil de gestion du bâtiment.

Il commute et il mesure, dans la même interface Ce module ne se contente pas d'ouvrir et de fermer un circuit : il relève le courant, la tension, la puissance appelée et l'énergie consommée par les équipements raccordés. Les valeurs remontent dans les applications Ajax, à côté des états de vos détecteurs. Vous identifiez le poste qui pèse sur la facture avant de décider de le couper, et le compteur d'énergie n'est pas remis à zéro entre deux consultations.

Ce que ça change au quotidien

• Vous voyez enfin ce que consomme quoiCourant, tension, puissance et énergie cumulée par circuit, directement dans l'application. Le poste le plus coûteux se repère en quelques jours.
• Tout s'éteint quand vous armezLumières et prises sélectionnées se coupent automatiquement au passage en mode armé. Moins d'électricité gaspillée, moins de risque de court-circuit en votre absence.
• L'eau se coupe avant l'inondationAssocié à un détecteur LeaksProtect ou à une sonde tierce, le module ferme la vanne d'arrêt dès la détection d'une fuite, sans que vous ayez à intervenir.
• L'éclairage extérieur s'allume sur alarmeUn déclenchement de détecteur ou un horaire programmé suffit à illuminer le terrain. Combiné à une sirène extérieure, l'effet dissuasif est immédiat.
• La maison n'a plus l'air videLumières, télévision ou musique s'activent à heure fixe. Utile pour une résidence secondaire laissée seule plusieurs semaines.
• Le chauffage démarre quand il fautPlancher chauffant ou convecteurs programmés sur horaires ou sur température, avec possibilité de forcer la marche ou l'arrêt depuis l'application.
• Le portail se pilote depuis le téléphoneTout portail ou barrière équipé d'une commande à distance devient un équipement Ajax de plus dans l'interface.
• Il se glisse dans une boîte d'encastrement39 × 33 × 18 mm : le module tient derrière un appareillage mural ou dans le boîtier d'un équipement. Avec le support DIN Holder, il se clipse sur un rail 35 mm sans outil.

C'est le bon choix si

Vous voulez piloter directement un circuit 110–230 V depuis votre système Ajax et suivre sa consommation : éclairage, chauffage électrique, prises, vanne motorisée, portail. Compatible avec toutes les centrales et tous les prolongateurs de portée radio Ajax, sans alimentation externe supplémentaire.

Regardez ailleurs si

Votre charge dépasse 2,3 kW en France, ou vous devez commander un circuit basse tension ou un circuit électriquement séparé : prenez le Ajax Relay Jeweller, dont les contacts secs isolés acceptent le 12–24 V continu comme le 230 V, et passez par un contacteur de puissance au-delà. Pour un simple point lumineux avec commande murale, le Ajax LightSwitch sera plus adapté. Le raccordement reste dans tous les cas un travail d'électricien.

Caractéristiques techniques complètes

Compatibilité
Centrales	Toutes les centrales Ajax (une centrale Ajax est indispensable au fonctionnement)
Prolongateurs de portée	Tous les prolongateurs de portée du signal radio Ajax
Communication
Technologie	Jeweller (protocole radio bidirectionnel, chiffrement à clé dynamique)
Portée de communication	Jusqu'à 1 000 m en champ ouvert
Bandes de fréquences	866,0–866,5 / 868,0–868,6 / 868,7–869,2 / 905,0–926,5 / 915,85–926,5 / 921,0–922,0 MHz — selon la région de vente
Puissance apparente rayonnée (PAR)	Jusqu'à 20 mW
Intervalle d'interrogation	12 à 300 s, réglable dans l'application Ajax
Puissance et commutation
Alimentation	110–230 V~, 50/60 Hz (raccordement direct au secteur)
Courant de charge maximal	10 A
Puissance de sortie — pays de l'Espace économique européen	Jusqu'à 2,3 kW avec charge résistive en 230 V~
Puissance de sortie — autres pays	Jusqu'à 3 kW avec charge résistive en 230 V~
Consommation en veille	Moins de 1 W
Modes de fonctionnement	Impulsion ou bistable à partir du firmware 5.54.1.0 ; bistable uniquement sur les versions antérieures
Durée d'impulsion	De 1 à 255 s, à partir du firmware 5.54.1.0
État des contacts	Normalement ouvert ou normalement fermé, à partir du firmware 5.54.1.0
Mesure et pilotage
Paramètres relevés	Courant, tension, puissance appelée, compteur d'énergie électrique
Commande	Applications Ajax mobiles et PC, bouton de fonction sur l'appareil, bouton Ajax Button
Scénarios pris en charge	Réponse aux alarmes, changement de mode de sécurité, actions programmées, température, humidité, concentration de CO₂, appui sur un LightSwitch
Appairage	Connexion à la centrale par QR code
Protections
Surtension — réseau 230 V~	Seuil maximal 253 V~ — seuil minimal 184 V~
Surtension — réseau 110 V~	Seuil maximal 132 V~ — seuil minimal 92 V~
Surintensité	Seuil de 13 A
Surchauffe	Plus de +65 °C sur le lieu d'installation — plus de +85 °C à l'intérieur du module
Boîtier et installation
Dimensions	39 × 33 × 18 mm
Poids	30 g
Couleur	Noir

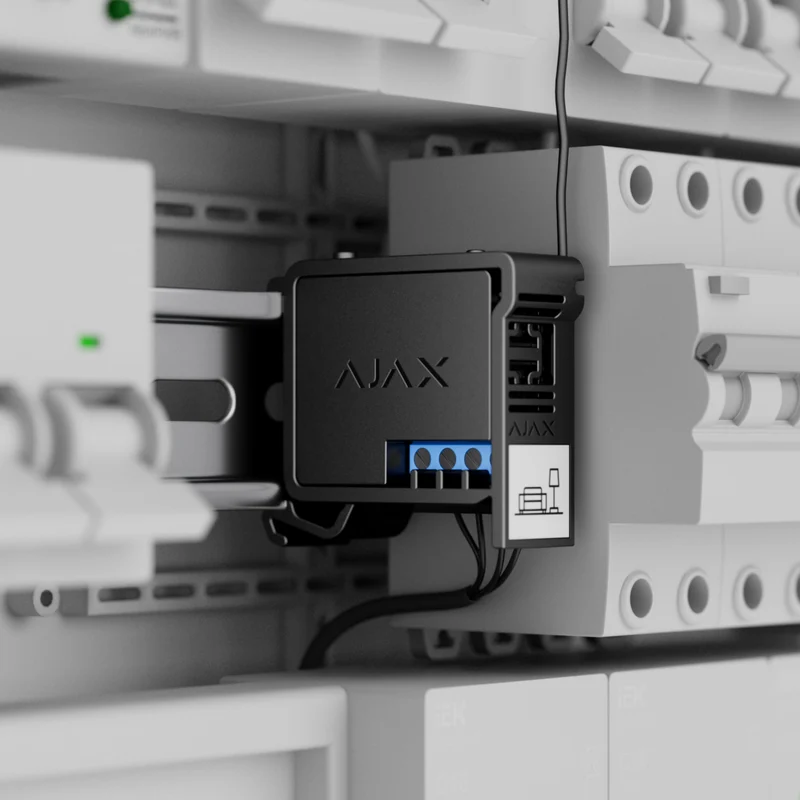

Montage	Boîte d'encastrement murale, boîtier d'appareil électrique, boîte de jonction, armoire ou tableau. Montage sur rail DIN 35 mm avec le support DIN Holder, vendu séparément
Température de fonctionnement	De 0 °C à +64 °C
Humidité admissible	Jusqu'à 75 %, sans condensation
Indice de protection	IP20
Contenu du kit
Livré avec	WallSwitch Jeweller, ruban adhésif double face, guide de démarrage rapide

Garantie 3 ans

2 ans de garantie constructeur + 1 an offert par nos soins.
