Transmetteur multiple universel pour alarme AJAX - MultiTransmitter

Une alarme filaire complète, encore fonctionnelle, mais muette depuis votre téléphone. Ce module reprend jusqu'à 18 zones existantes et les fait vivre dans Ajax.

18Zones filaires 400 mLongueur de câble max 0,15 sTransmission de l'alarme 2 000 mPortée radio Jeweller NFA2PCertifié

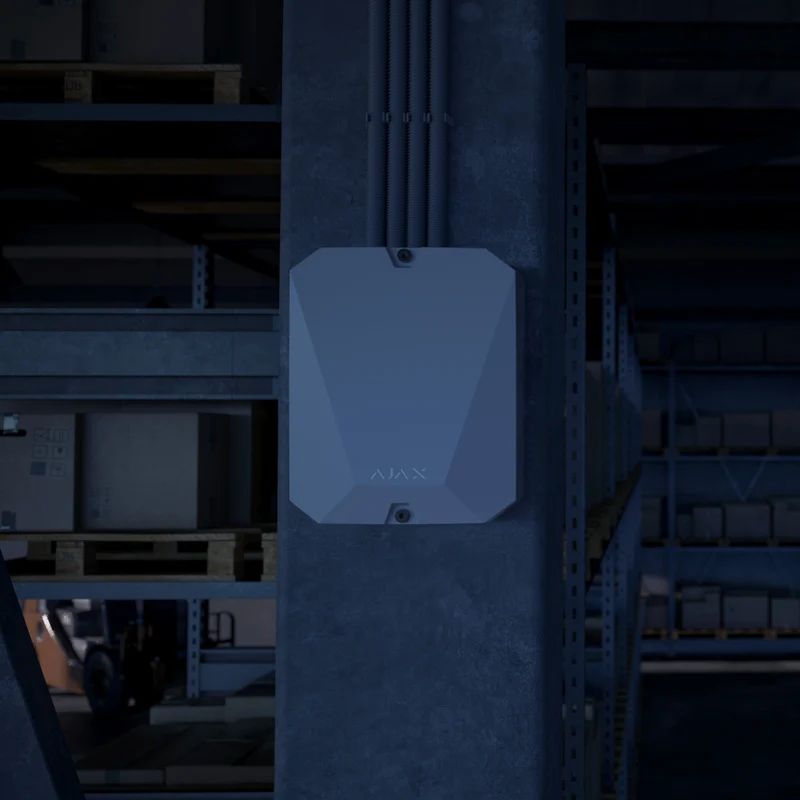

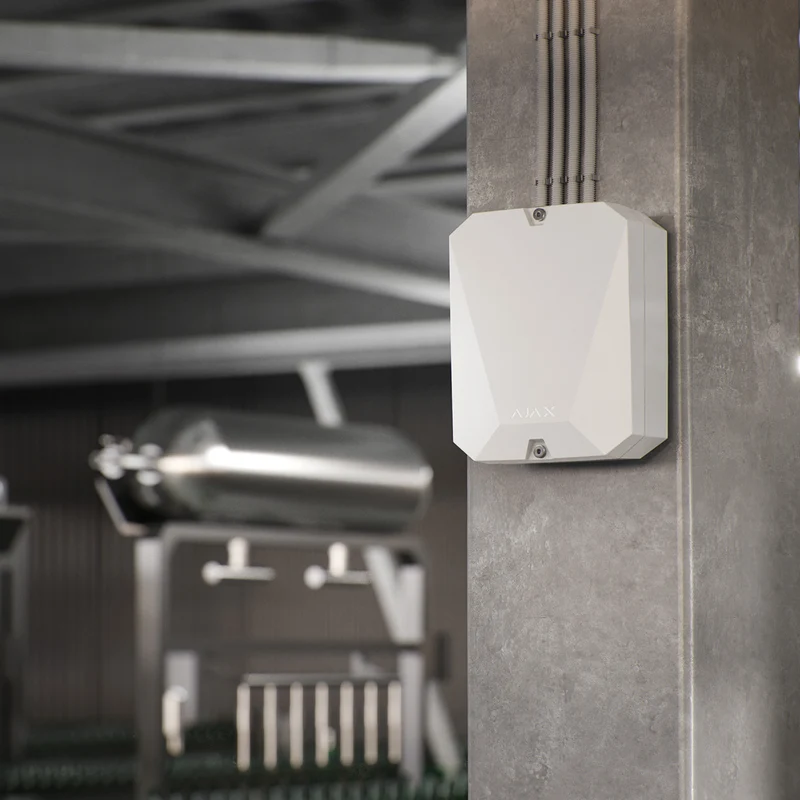

Le cas se présente sur presque toutes les rénovations tertiaires : un bâtiment câblé il y a quinze ans, une quinzaine de détecteurs encore parfaitement fonctionnels, une centrale obsolète qui ne sait ni notifier sur mobile ni dialoguer avec un télésurveilleur moderne. Tout redéposer, c'est plusieurs jours de chantier, des saignées à refaire et du matériel valide à la benne. Le vrai problème n'est pas le filaire : c'est la tête du système. Ce module d'intégration remplace la tête et garde le corps.

NO, NF, EOL, 2EOL et 3EOL : il parle la langue de l'existant Là où un simple module à contact sec ne sait lire qu'un état ouvert ou fermé, celui-ci prend en charge les boucles à résistances de fin de ligne, jusqu'au 3EOL à partir du firmware 2.13.0. C'est ce qui permet de distinguer une alarme, un sabotage et une coupure de câble sur la même paire, sans retirer les résistances déjà en place dans vos détecteurs. La valeur est détectée automatiquement dans l'application PRO.

Ce que ça change au quotidien

• Vous gardez l'installation existanteJusqu'à 18 dispositifs filaires tiers repris sur leurs câbles d'origine. Pas de dépose, pas de percement, pas de reprise de cheminement.
• Chaque zone devient lisible dans l'applicationVous nommez chaque dispositif et vous lui attribuez son type d'événement. Une alarme ne remonte plus comme un signal anonyme mais comme un incident identifié.
• La radio ne passe plus ? Le câble prend le relaisJusqu'à 400 mètres de câble par dispositif. De quoi couvrir un sous-sol, une cage d'ascenseur ou un bâtiment annexe où le signal radio ne porte pas.
• Les détecteurs conservent leur alimentationLe module fournit lui-même du 10,5–15 V⎓ aux équipements raccordés, avec une ligne dédiée aux détecteurs d'incendie et le reste pour les autres dispositifs.
• Le site reste protégé pendant une coupureAlimenté sur le secteur 110–240 V avec emplacement pour une batterie de secours 12 V jusqu'à 7 Ah. La consommation propre du module est faible, l'autonomie dépend surtout des détecteurs raccordés.
• Deux autoprotections, pas uneUn contact détecte l'ouverture du capot, un second l'arrachement du boîtier de son support. Le sabotage de chaque dispositif câblé remonte également.
• Un dossier d'assurance qui tientEN 50131 Grade 2, PD 6662:2017, INCERT et NFA2P. La certification française évite de devoir justifier l'installation auprès de l'assureur.
• L'installateur intervient à distanceAjout par QR code, puis configuration des zones, des types de connexion et des types d'événements depuis l'application PRO, sur site comme à distance.

C'est le bon choix si

Vous modernisez une installation filaire existante ou vous devez couvrir des zones où la radio ne passe pas, sur un système Ajax. Il faut une centrale compatible et une alimentation secteur à proximité. Vérifiez la version d'OS de votre centrale : le Hub (2G) Jeweller ne prend pas en charge les connexions 2EOL et 3EOL.

Regardez ailleurs si

Vous n'avez qu'un ou deux dispositifs filaires à intégrer : le Ajax Transmitter Jeweller, sur piles et logeable dans le boîtier du détecteur, revient nettement moins cher. Si votre projet est neuf et entièrement filaire, une architecture Ajax Fibra sera plus cohérente qu'une reprise par module d'intégration. Et le module est prévu pour l'intérieur uniquement.

Caractéristiques techniques complètes

Conformité aux normes
Normes et certifications	EN 50131 (Grade 2), PD 6662:2017, INCERT, NFA2P, UL985, UL1023, UL2610, ULC S545, ULC S304
Indice de protection	IP30, testé par le CNPP selon NFA2P
Compatibilité
Centrales et prolongateurs de portée	Voir l'outil de compatibilité Ajax. Les connexions 2EOL et 3EOL exigent une centrale sous OS Malevich 2.13 ou supérieur et ne sont pas prises en charge par le Hub (2G) Jeweller ; le Hub (4G) Jeweller doit être en OS Malevich 2.28 ou supérieur
Systèmes tiers	Incompatible avec ocBridge Plus, uartBridge et les centrales tierces
Communication
Technologie	Jeweller (protocole radio bidirectionnel, chiffrement et authentification)
Portée de communication	Jusqu'à 2 000 m en champ de vision
Transmission de l'alarme	0,15 s
Bandes de fréquences	866,0–866,5 / 868,0–868,6 / 868,7–869,2 / 905,0–926,5 / 915,85–926,5 / 921,0–922,0 MHz — selon la région de vente
Puissance apparente rayonnée (ERP)	≤ 25 mW
Intervalle d'interrogation	12 à 300 s, réglable dans l'application
Dispositifs connectés
Nombre de zones	Jusqu'à 18, un dispositif câblé par zone
Types de connexion	NO, NF, EOL, 2EOL et 3EOL avec le firmware 2.13.0 ou supérieur ; NO, NF et EOL uniquement en dessous
Résistance EOL — firmware 2.13.0 et supérieur	De 1 kΩ à 15 kΩ par résistance, 30 kΩ de résistance totale. Rapports recommandés : R1 = R, R2 = 2R, R3 = 3R
Résistance EOL — firmware antérieur à 2.13.0	De 1 kΩ à 7,5 kΩ, par incréments de 100 Ω
Détection de la résistance	Automatique dans l'application PRO
Types d'alarmes	Impulsion, bistable
Longueur de câble	Jusqu'à 400 m en conducteur aluminium cuivré de 0,22 mm². Valeur susceptible de varier avec un autre type de câble, non testé par le constructeur
Alimentation
Alimentation principale	110–240 V~, 50/60 Hz
Batterie de secours	12 V⎓, jusqu'à 7 Ah — non fournie
Sorties pour les dispositifs raccordés	10,5–15 V⎓, avec une ligne dédiée aux détecteurs d'incendie. Consommation totale de l'ensemble des dispositifs limitée à 1 A
Consommation propre sur batterie de secours	33 mA maximum, hors détecteurs
Protection anti-sabotage
Autoprotections	Deux contacts : ouverture du capot et arrachement du boîtier
Surveillance des dispositifs câblés	Remontée des tentatives de sabotage sur chaque zone
Installation
Usage	Intérieur uniquement
Ouverture du capot	Vis à six pans creux Ø 4 mm, clé fournie dans le kit
Appairage	Connexion à la centrale par QR code
Configuration	Applications Ajax et PRO, sur site ou à distance
Contenu du kit
Livré avec	MultiTransmitter Jeweller, câble d'alimentation, adaptateur de bornier à vis (conformité INCERT), câble de connexion de batterie 12 V⎓, kit d'installation, guide de démarrage rapide. Batterie de secours non incluse

Garantie 3 ans

2 ans de garantie constructeur + 1 an offert par nos soins.
