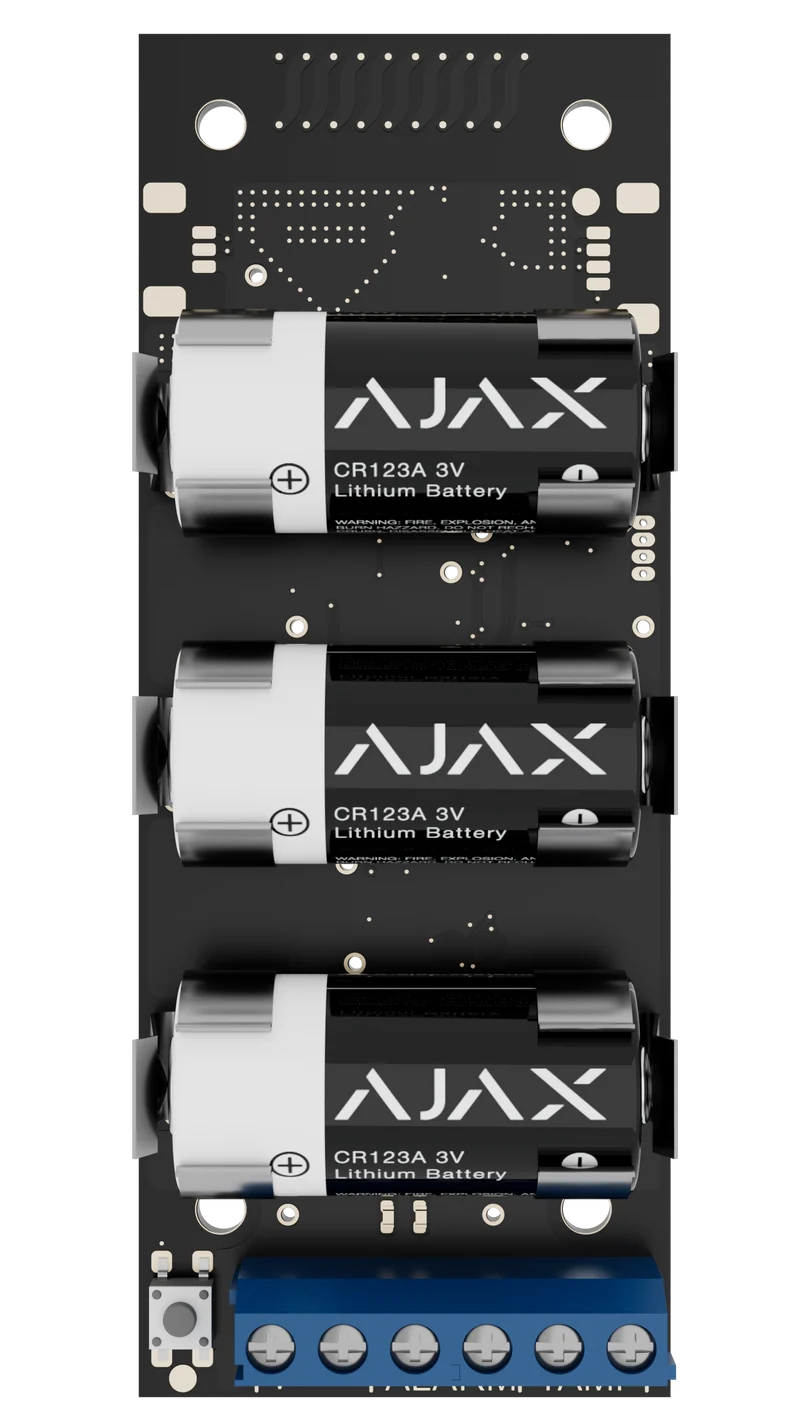

Transmetteur universel pour alarme AJAX - Transmitter

Des détecteurs filaires déjà posés, et personne n'a envie de tout redéposer. Ce module les raccorde à votre centrale Ajax, jusqu'à 150 m de câble par dispositif.

150 mLongueur de câble max 8Types d'événements 1 600 mPortée radio Jeweller 3,3 VSortie d'alimentation Grade 2EN 50131

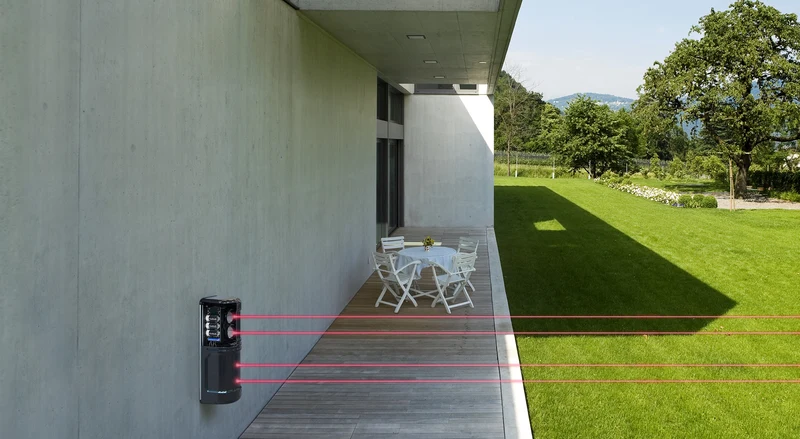

C'est la situation classique de la rénovation : un bâtiment déjà équipé de détecteurs filaires, une barrière infrarouge en limite de propriété, un contact de porte de garage, parfois un détecteur de gaz installé par le chauffagiste. Tout fonctionne, mais rien ne remonte sur le téléphone ni au centre de télésurveillance. Repartir de zéro coûte cher et gaspille du matériel encore valide. Ce module d'intégration règle le problème dans l'autre sens : le filaire existant devient un dispositif Ajax de plus dans l'application.

Huit types d'événements, donc la bonne réaction à l'arrivée Un contact sec ne dit rien de ce qu'il signale. Ici, vous déclarez dans l'application ce que le dispositif raccordé représente : intrusion, incendie, aide médicale, bouton de panique, alarme gaz, dysfonctionnement, fuite ou événement personnalisé. Ce choix détermine le code d'alarme transmis au centre de télésurveillance et le texte de la notification reçue. Un opérateur qui lit « fuite » n'envoie pas la même équipe que pour « intrusion ».

Ce que ça change au quotidien

• Vous gardez le matériel déjà en placeTout détecteur ou dispositif à contact NC/NF ou NO se raccorde. Pas de dépose, pas de reprise de câblage, pas de trous supplémentaires dans les murs.
• Le filaire apparaît enfin dans l'applicationLe dispositif raccordé remonte comme un équipement Ajax : état, alarmes, historique. Vous n'avez plus deux systèmes à surveiller séparément.
• Le télésurveilleur sait ce qui s'est déclenchéLe protocole Jeweller transmet quel dispositif, quel type d'alarme, quand et où. L'opérateur ne reçoit pas un signal anonyme mais un événement qualifié.
• Vous n'avez pas d'alimentation à tirerLe module fonctionne sur trois piles CR123A préinstallées et délivre lui-même 3,3 V au dispositif raccordé quand celui-ci en a besoin.
• Jusqu'à 150 mètres de câbleEn paire torsadée 24 AWG, de quoi couvrir un portail en fond de terrain, une dépendance ou un sous-sol éloigné du module.
• On ne le neutralise pas discrètementAccéléromètre intégré et entrée d'autoprotection dédiée : toute tentative de démontage du module ou de sabotage du dispositif câblé déclenche l'alerte.

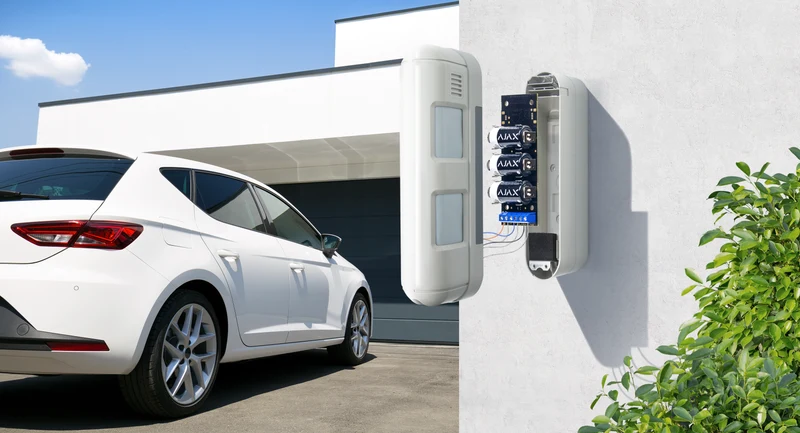

• Il se cache dans le boîtier existantLe module se loge à l'intérieur du boîtier du détecteur ou dans un caisson de montage. Rien de visible côté client final.
• Le paramétrage se fait à distanceType de dispositif, mode impulsion ou bistable, type d'événement : tout se règle dans les applications Ajax et PRO, sur site comme à distance.

C'est le bon choix si

Vous devez intégrer un ou deux dispositifs filaires à un système Ajax : barrière infrarouge, détecteur de gaz, contact de porte industrielle, bouton d'appel. Compatible avec toutes les centrales et tous les prolongateurs de portée radio Ajax, conforme EN 50131 Grade 2.

Regardez ailleurs si

Vous avez plusieurs lignes filaires à reprendre : un module par dispositif devient vite déraisonnable en coût comme en gestion des piles. Passez au Ajax MultiTransmitter Jeweller, qui accepte 18 zones filaires sur une alimentation secteur avec batterie de secours. Et si le dispositif à raccorder n'a pas de sortie à contact sec, ce module ne pourra rien en faire.

Caractéristiques techniques complètes

Conformité aux normes
Normes	EN 50131 (Grade 2)
Compatibilité
Centrales	Toutes les centrales Ajax (une centrale Ajax est indispensable au fonctionnement)
Prolongateurs de portée	Tous les prolongateurs de portée du signal radio Ajax
Systèmes tiers	Non prévu : le module ne fonctionne qu'au sein d'un système Ajax
Communication
Technologie	Jeweller (protocole radio bidirectionnel)
Portée du signal radio	Jusqu'à 1 600 m en champ libre, entre le module et la centrale ou le prolongateur de portée
Bandes de fréquences	866,0–866,5 / 868,0–868,6 / 868,7–869,2 / 905,0–926,5 / 915,85–926,5 / 921,0–922,0 MHz — selon la région de vente
Puissance apparente rayonnée (PAR)	Jusqu'à 20 mW
Protection contre l'usurpation	Authentification du dispositif à chaque session de communication
Entrées et sorties
Entrée d'alarme	1 paire de bornes
Entrée d'autoprotection	1 paire de bornes
Sortie d'alimentation pour le dispositif câblé	1 paire de bornes, 3,3 V⎓
Connexion du dispositif filaire
Compatibilité	Tout détecteur ou dispositif à contact de type NC (NF) ou NO
Longueur de câble	Jusqu'à 150 m en paire torsadée 24 AWG
Types de dispositifs	Impulsion ou bistable, réglable dans l'application
Types d'événements	Intrusion, incendie, aide médicale, bouton de panique, alarme gaz, dysfonctionnement, fuite, personnalisé
Configuration	Applications Ajax mobiles et PC, applications PRO, sur site ou à distance. Appairage par QR code
Alimentation
Piles	3 × CR123A (préinstallées)
Autonomie	Dépend de la consommation du dispositif filaire raccordé, le module pouvant lui servir de source d'alimentation
Protection anti-sabotage
Protection contre le démontage	Accéléromètre et alarme d'autoprotection intégrés
Surveillance du dispositif câblé	Entrée d'autoprotection dédiée
Boîtier et installation

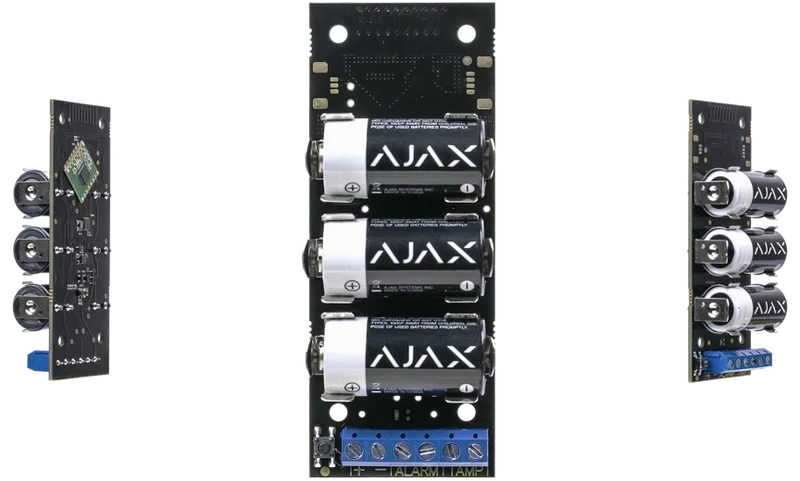

Format	Carte imprimée nue, sans boîtier propre
Dimensions	100 × 39 × 22 mm
Poids	74 g
Méthode d'installation	À l'intérieur du boîtier du détecteur ou dans un caisson étanche
Humidité admissible	Jusqu'à 75 %
Température de fonctionnement	Nous consulter : la documentation constructeur présente des valeurs divergentes sur ce point
Contenu du kit
Livré avec	Transmitter Jeweller, 3 × piles CR123A préinstallées, ruban adhésif double face, guide de démarrage rapide

Garantie 3 ans

2 ans de garantie constructeur + 1 an offert par nos soins.
